Beskrivelse

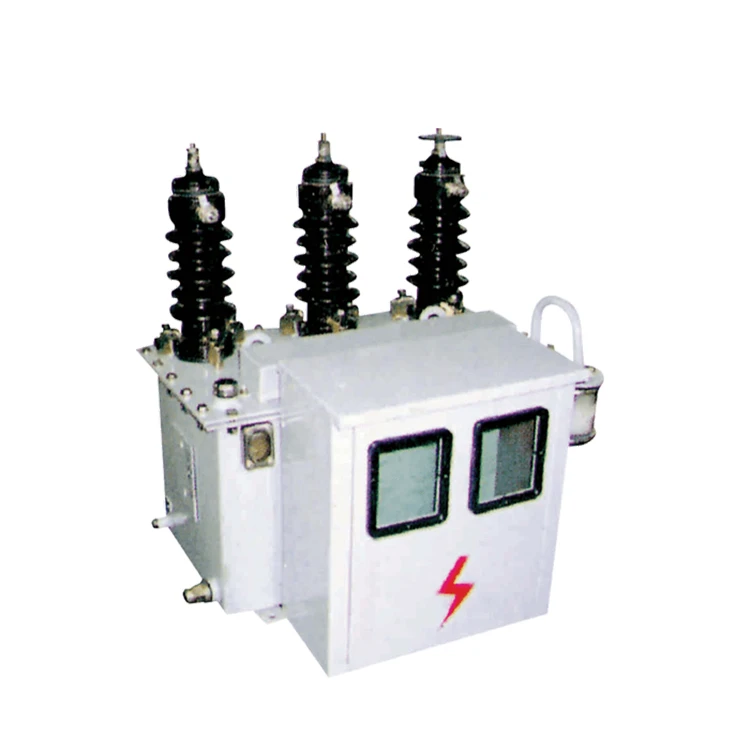

Dette produkt er hovedsageligt sammensat af en kombinationstransformator og en elektrisk målerboks. Kombinationstransformatoren består af to eller tre enfasede spændingstransformatorer og strømtransformatorer. Den bruger 25# transformerolie som isoleringsmedium og de primære og sekundære udtag. Enderne monteres på panelet med porcelænsærmer. Watttimetællerboksen monteres på siden af den kombinerede transformer og består af en aktiv watttimetæller og en reaktiv watttimetæller. Det har fordelene ved høj målenøjagtighed, lav vægt, nem installation og anti-elektricitetstyveri.
Denne serie af elektrisk energimålebokse er velegnede til udendørs trefasede systemnetværk med nominelle spændinger på 6, 10 og 35KV og nominel frekvens på 50Hz.
Teknisk data
Produktets ydeevne overholder standard GB17201
Nominel isoleringsgrad 12/42/75KV
Nominel spænding: 6KV, 10KV, 11KV, 33KV, 35KV
Nøjagtighedsniveau: {{0}}.5 og 0.2 niveau, 0.5S og 0.2S niveau
Nominel forhold: forhold-spænding 3000/100,6000/100,10000/100,11000/110,33000/110,35000/100 forhold=strøm 5~300/5 (højt forhold-strøm kan laves på bestilling );
Omgivelsestemperatur-25 grad ~+40 grad
Forureningsklasse IV
Dette produkt af højspændings elektrisk måletank har to typer, enkelt forhold og dobbelt forhold, I dobbeltforhold ledningshylster forbinder kraftig strømforhold AP1, AP2 og CP1, CP2, og let strømforhold forbinder AP3 og CP1, CP3. Den skematiske tegning er illustreret som følger.
Overordnet måltegning
